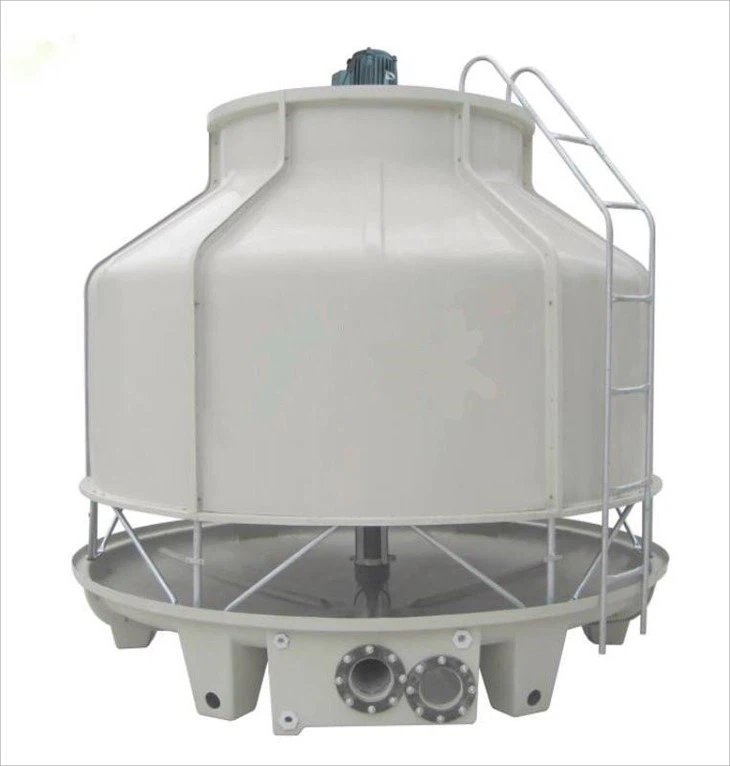

Torre de agua de enfriamiento de agua de contraflujo 100Ton

¿Qué es una torre de agua de refrigeración por agua?

La torre de enfriamiento es un dispositivo que utiliza agua como refrigerante circulante para absorber el calor de un sistema y descargarlo a la atmósfera para reducir la temperatura del agua; su enfriamiento consiste en utilizar agua y aire para intercambiar calor y frío para generar vapor, y la volatilización del vapor le quita el calor para lograr la evaporación. El principio de disipación de calor, transferencia de calor por convección y transferencia de calor por radiación es disipar el calor residual generado en la industria o refrigeración y aire acondicionado para reducir la temperatura del agua del dispositivo de disipación de calor por evaporación para garantizar el funcionamiento normal del sistema.

¿Cómo funciona la torre de enfriamiento de agua?

El agua de enfriamiento con calor se intercambia con el aire en la torre, de modo que el calor se transfiere al aire y se disipa a la atmósfera. Uno de los métodos de intercambio de calor entre el agua y el aire en la torre de enfriamiento es que el aire que fluye sobre la superficie del agua está en contacto directo con el agua, y el calor del agua se transfiere al aire a través de la transferencia de calor por contacto y la disipación de calor por evaporación. . El enfriamiento de esta manera se denomina torre de enfriamiento húmedo. La eficiencia de intercambio de calor de la torre de enfriamiento húmedo es alta y la temperatura límite del agua que se enfría es la temperatura de bulbo húmedo del aire. Sin embargo, la pérdida de agua es causada por la evaporación; la evaporación aumenta la salinidad del agua de refrigeración en circulación. Para estabilizar la calidad del agua, se debe drenar parte del agua con mayor salinidad; el viento que sopla también causará la pérdida por arrastre de agua. Se debe reponer continuamente suficiente agua fresca. Por lo tanto, la torre de refrigeración húmeda necesita una fuente de agua para suministrar agua.

En áreas con escasez de agua, las torres de enfriamiento secas solo se pueden usar cuando es difícil reponer el agua. El intercambio de calor entre el aire y el agua en la torre de refrigeración seca consiste en transferir calor a través de la superficie del radiador compuesto por tubos de metal y transferir el calor del agua en el tubo al aire que fluye fuera del radiador. La eficiencia de intercambio de calor de la torre de refrigeración seca es menor que la de la torre de refrigeración húmeda, y la temperatura límite de refrigeración es la temperatura de bulbo seco del aire. La inversión única de estos dispositivos es grande y el consumo de energía del ventilador es alto.

Aplicación de torre de enfriamiento.

El proceso de enfriamiento de agua en una torre de enfriamiento es un proceso de transferencia de calor y masa. El agua enfriada se distribuye al empaque interno de la torre de enfriamiento mediante una boquilla, un distribuidor de agua o una placa de distribución de agua, lo que aumenta considerablemente el área de contacto entre el agua y el aire. El aire circula por el efecto inducido de ventiladores, aire forzado, viento natural o jets.

Las torres de enfriamiento se utilizan principalmente en sistemas de enfriamiento de aire acondicionado, series de refrigeración, moldeo por inyección, curtido, formación de espuma, generación de energía, turbinas de vapor, procesamiento de perfiles de aluminio, compresores de aire, enfriamiento de agua industrial y otros campos. . La división específica es la siguiente:

A. Categorías de regulación de la temperatura del aire: equipos de aire acondicionado, cámaras frigoríficas, cámaras frigoríficas, congeladores, aire acondicionado de calefacción y refrigeración, etc.;

B. Categorías de fabricación y procesamiento: industria alimentaria, industria farmacéutica, fundición de metales, industria del plástico, industria del caucho, industria textil, acería, industria química, productos petroquímicos, etc.;

C. Funcionamiento mecánico y refrigeración: generadores, turbinas de vapor, compresores de aire, compresores de aceite, motores, etc.;

D. Otras industrias.

En una torre de enfriamiento de flujo cruzado, el agua de proceso se bombea hasta la parte superior de la torre hacia el depósito de distribución de agua caliente. El depósito de distribución está fuera del camino de la corriente de aire y se alimenta por gravedad. La única fuerza impulsora detrás de las boquillas es la altura hidrostática del agua sobre la propia boquilla.

Aquí veamos parte de nuestra torre de enfriamiento de contraflujo:

1.Película

Tiene las ventajas de tecnología avanzada, diseño razonable, datos confiables, durabilidad, buen efecto de enfriamiento, pequeña resistencia a la ventilación, fuerte hidrofilia y gran área de contacto después de la operación de prueba y producción.

El relleno de la torre de enfriamiento oblicua adopta dos formas de material de anillo y ensamblaje de tornillo, y el ángulo de inclinación es generalmente de 60 grados. Se utiliza principalmente para torres de enfriamiento de torres de enfriamiento de contraflujo circulares.

El empaque corrugado oblicuo de la torre de enfriamiento de contraflujo circular está hecho de polipropileno. Ha sido probado por el uso de campo del usuario que el empaque tiene las ventajas de peso ligero, instalación conveniente, buena resistencia química, alta eficiencia de enfriamiento y amplio rango de aplicación. Es uno de los rellenos de alta eficiencia relativamente nuevos en la actualidad. Es adecuado para torres de enfriamiento de alta temperatura por encima de 80 grados, y también es adecuado para empresas petroleras, químicas, metalúrgicas, de energía eléctrica, textiles y otras empresas industriales y mineras para usar como un relleno ideal para el suministro de agua circulante de la torre de enfriamiento.

Empaque escalonado inclinado Este empaque tiene tecnología avanzada, diseño razonable y durabilidad. La operación de prueba y producción muestra que el efecto de enfriamiento es bueno. Es adecuado para torres de refrigeración pequeñas y medianas. Tiene pequeña resistencia, alto rendimiento térmico, no es fácil de bloquear y los componentes son livianos. Durante el uso, el flujo de agua aumenta y el efecto de enfriamiento es obvio.

2.Distribuidor de agua

¿Cuál es el distribuidor de agua de la torre de enfriamiento?

El rotor de la torre de enfriamiento, también conocido como distribuidor de agua de la torre de enfriamiento, también se denomina cabeza universal de la torre de enfriamiento. Es una parte importante del sistema de rociadores de la torre de enfriamiento circular de contraflujo. Está ubicado sobre el relleno de la torre de enfriamiento y conectado a la torre de enfriamiento. La tubería de agua central y la tubería de rociadores de la torre de enfriamiento.

El distribuidor de agua es una parte indispensable de la torre de enfriamiento. El distribuidor de agua debe tener primero un efecto spray, y cuanto más uniforme mejor:

Antes de que el distribuidor de agua rocíe el agua de enfriamiento, el agua de enfriamiento de la torre de enfriamiento ingresará al distribuidor de agua a través de la tubería de entrada de agua de enfriamiento, el distribuidor de agua distribuirá el agua y luego rociará a través de los orificios de rociado del distribuidor de agua. Para lograr la distribución de agua más uniforme, junto con el papel de relleno, puede maximizar la eficiencia de trabajo del distribuidor de agua, mejorar el efecto de disipación de calor de la torre de agua de refrigeración y luego mejorar el efecto de disipación de calor de toda la torre de refrigeración, y finalmente mejorar el efecto de enfriamiento. ¡El efecto refrescante de la torre!

Nuestro distribuidor de agua tiene las características de alta sensibilidad de rotación, cabeza de agua baja, distribución de agua uniforme, menos agua flotante, operación flexible, larga vida útil, instalación conveniente y fácil reparación.

La carcasa de nuestro distribuidor de agua ABS está hecha de pellets ABS nuevos y la parte central es de acero inoxidable. Tiene un excelente rendimiento integral, no es fácil de quemar, resistencia al desgaste, bajo nivel de agua, distribución uniforme del agua, menos agua flotante y operación flexible.

3.aspersor

Función de rociador: aumenta el área de rociado y desvía el flujo. El agua de enfriamiento fluye hacia la tubería de rociado a través de la tubería de entrada de agua y luego forma un flujo de agua a través de los orificios de rociado en la tubería de rociado y rocía el empaque de la torre de enfriamiento. Debido a que el diámetro del orificio de la boquilla es relativamente pequeño, el flujo de agua tiene cierta velocidad. De acuerdo con el principio de fuerza de acción y fuerza de reacción, la tubería del rociador gira por la fuerza opuesta a la dirección del flujo de agua, de modo que el flujo de agua se distribuye continuamente al empaque de la torre de enfriamiento.

De acuerdo con el desempeño de la torre de enfriamiento, nuestra tubería de rociadores para torre de enfriamiento se puede dividir en dos tipos: tubería de rociadores para torre de enfriamiento estándar y tubería de rociadores para alta temperatura. El material de nuestra tubería de rociadores de tipo estándar es material de PP, y el material de la tubería de rociadores de tipo de alta temperatura es material de nailon.

Nuestra tubería estándar de PP para rociadores no es tóxica, no tiene sabor, es de baja densidad y se puede usar a alrededor de 100 grados. Tiene las características de resistencia a la corrosión, resistencia al desgaste, resistencia al envejecimiento y larga vida útil.

Nuestra tubería de nailon para rociadores de alta temperatura tiene resistencia ilimitada a la corrosión, resistencia a altas temperaturas mayor o igual a 120 grados, resistencia al desgaste, resistencia al envejecimiento y larga vida útil.

4. Nudo de cable

El nudo de cable especial para torre de enfriamiento producido por nuestra empresa es una parte que conecta las tuberías entre sí y se conecta al extremo de la tubería. Hay agujeros en el nudo, y el perno hace que los dos cables estén estrechamente conectados, y el nudo está sellado con una junta.

Como entrada y salida de agua del lavabo inferior, puerto de suministro de agua, puerto de agua completo y puerto de drenaje, el nudo de nailon de alta temperatura está hecho de material de fibra de nailon de alta calidad, con mano de obra precisa, dientes limpios y conexión apretada. .

Nuestro nudo de cable de nailon está hecho de nailon más material de fibra, que tiene las características de buena propiedad deslizante, excelente resistencia al desgaste, resistencia a altas temperaturas, resistencia a la corrosión y larga vida útil.

Especificaciones de la torre de enfriamiento de contraflujo 100T:

Pasos de instalación de la torre de enfriamiento

1. Preseleccione un sitio de instalación apropiado

Al instalar la torre de enfriamiento, preste atención a sus condiciones de carga y ventilación.

2. Cimientos de cemento prefabricados e instalación del marco de soporte de la torre de agua.

De acuerdo con las recomendaciones del manual, prefabricar la base de hormigón o estructura de acero, y luego ensamblar la estructura de soporte del depósito inferior de la torre de agua en forma de estructura circular, y el nivel debe ser uniforme.

3. Instale el fregadero de la torre de agua y el fondo del lavabo

El fregadero se coloca sobre la base central, la periferia del lavabo se apoya en el marco inferior y el círculo interior del lavabo se fija en la superficie de la brida del fregadero.

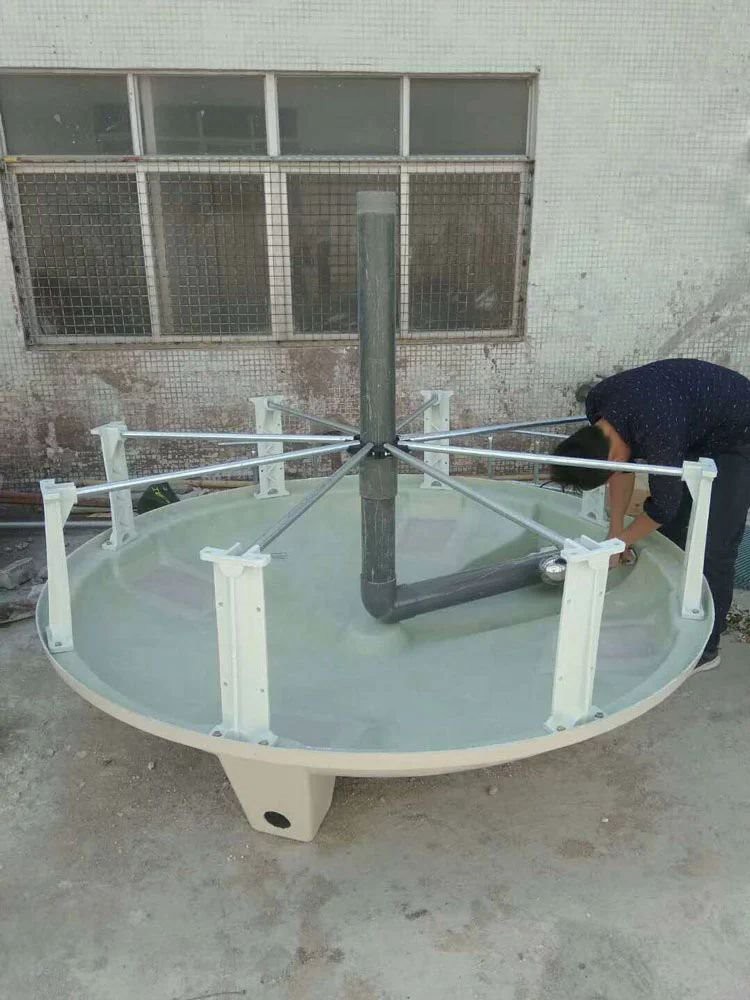

4. Instale el cuello central, la abrazadera del cuello central y el marco de soporte del cuerpo

El cuello central debe instalarse verticalmente en la curva del cuello del fregadero, luego instale el clip del cuello central y luego instale el soporte circundante.

5. Instale el soporte del disipador de calor y la película del disipador de calor

Conecte el soporte del disipador de calor al clip de garganta central, pero debe ser horizontal y vertical. Después de verificar que cada pieza esté bien conectada, se pueden apretar todos los tornillos y luego colocarlos en la película de disipación de calor combinada.

Torre de refrigeración Anyda Nota: Si necesita pisar el bastidor para instalar otro equipo, utilice una tabla de madera para colocarlo temporalmente en el soporte del disipador de calor.

6. Instale el recinto y la escalera

Coloque el cuerpo del gabinete en el soporte del cuerpo, luego ensamble y apriete los tornillos alrededor del disipador de calor y luego instale la escalera en la posición designada previamente.

7. Instale rociadores, colgadores de tuberías y tuberías de rociadores

Instale el cabezal del rociador en la parte superior del tubo de garganta central, luego coloque el colgador de tubería en la parte superior del cabezal del rociador y luego empuje el tubo del rociador horizontalmente en el cabezal del rociador. Debe instalarse hacia atrás a 10 grados de la línea vertical (durante la operación, el ángulo de ajuste final debe realizarse de acuerdo con las necesidades, consulte la velocidad de rotación recomendada en el manual)

8. Instale el motor, el marco del motor y el ventilador

Instale el marco del motor horizontalmente en la parte superior de la carcasa, luego coloque el motor y el reductor, luego agregue la combinación del ventilador y finalmente agregue la red del ventilador. Tenga en cuenta que para las torres de agua por debajo de GL-80T, el motor, la estructura del motor y el ventilador se deben ensamblar con anticipación antes de instalarlos en la parte superior de la torre de enfriamiento.

9. Selle la costura entre el depósito de agua y el recinto.

Dado que la torre de agua es del tipo de combinación múltiple, una vez completada la instalación, es necesario sellar el espacio con la salsa de gota de fibra preparada.

10. Instale el rebosadero, la combinación de flotador y la pantalla del filtro

Coloque el dispositivo de desbordamiento, la combinación de bola flotante y la pantalla del filtro en el lugar preestablecido, y envuelva la cinta de la manguera en la unión de la garganta y los dientes.

La purga regular de la torre de enfriamiento se refiere principalmente a la limpieza del sedimento, el musgo y los productos de corrosión de la bandeja de agua de la torre de enfriamiento, reduciendo el peso de la bandeja de agua en sí, evitando el bloqueo de la tubería de agua de retorno, reduciendo la tasa de turbidez del agua en circulación, y fortalecer el efecto de refrigeración de la torre de enfriamiento. Por lo tanto, la descarga regular de aguas residuales es muy importante, ¡echemos un vistazo juntos al método de implementación específico!

Para los usuarios que usan principalmente agua subterránea o agua del grifo, debido a que la dureza del medio de circulación del agua es relativamente alta, se recomienda agregar detergentes y otras drogas con regularidad para evitar la formación de incrustaciones en el agua de circulación; para los usuarios que usan agua de río u otra agua circulante, se recomienda agregar regularmente medicamentos para eliminar las algas para evitar el crecimiento de algas y musgo.

El método de limpieza correcto para limpiar la torre de enfriamiento se puede llevar a cabo de acuerdo con los siguientes pasos:

1. Limpie el sedimento, las incrustaciones, el limo y el musgo largo en la torre de enfriamiento y luego use la pistola de agua de limpieza para limpiar el ventilador, el rociador, el empaque, la bandeja, el tanque de salida y el filtro de salida de la torre de agua.

2. Después de limpiar las partes anteriores, encienda la bomba de circulación de agua, coloque un agente de limpieza y un algicida bactericida en la torre de enfriamiento, controle el valor de pH del agua entre 5,5 y 6.0 y elimine el óxido y las algas. en la tubería del equipo.

3. Después de limpiar la torre de enfriamiento, cierre la válvula de drenaje superior, vuelva a abrir la válvula de suministro de agua y llene la torre de enfriamiento con agua. Al mismo tiempo, abra la válvula de conexión de la torre de enfriamiento para ajustar el nivel de agua de la torre de conexión para equilibrar y evitar el desbordamiento.

La industria del usuario es diferente y la temperatura de la salida de agua de la máquina también es diferente. Con la torre de enfriamiento, el calor del agua de la máquina se puede eliminar continuamente. Si el efecto de disipación de calor de la torre de enfriamiento no es bueno, el efecto de operación de la máquina definitivamente se reducirá en gran medida.
