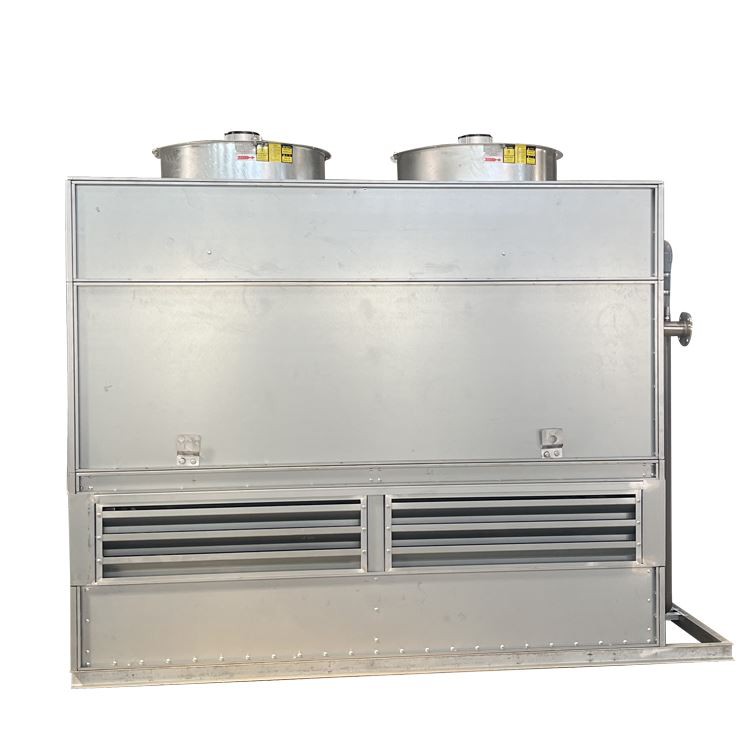

Torre de enfriamiento de agua industrial



Una torre de enfriamiento de agua industrial es un sofisticado dispositivo de rechazo de calor que se utiliza en diversos procesos industriales a gran escala para disipar el exceso de calor generado durante las operaciones. Estas torres desempeñan un papel fundamental en el mantenimiento de temperaturas operativas óptimas para maquinaria, equipos y procesos, garantizando la eficiencia y previniendo daños inducidos por el sobrecalentamiento.



Introducción a las torres de refrigeración por agua industriales

Las torres de enfriamiento industriales son componentes esenciales en industrias como la generación de energía, la manufactura, la petroquímica y los sistemas HVAC. Su función principal es transferir el calor residual de los procesos a la atmósfera mediante la evaporación del agua. Este proceso ayuda a regular las temperaturas dentro de los límites permisibles, salvaguardar la maquinaria y mantener la productividad.



Componentes y diseño

1. Medios de relleno: estas torres contienen medios de relleno, generalmente hechos de materiales como PVC, madera o metal, que proporcionan una gran superficie para que el agua se esparza. Esto maximiza el contacto entre el aire y el agua, facilitando una transferencia de calor eficiente.

2. Sistema de distribución: una red de tuberías y boquillas dispersa uniformemente el agua caliente sobre el medio de relleno. Esto asegura un enfriamiento uniforme en toda la torre.

3. Sistema de ventilador o movimiento de aire: las torres de enfriamiento industriales emplean grandes ventiladores o sistemas de movimiento de aire para extraer aire a través de la torre. Esto mejora la evaporación y ayuda a la disipación del calor.

4. Eliminadores de deriva: Estos componentes evitan que las gotas de agua sean arrastradas con el aire de escape, conservando agua y minimizando el impacto ambiental.

5. Cuenca: Una cuenca recoge el agua enfriada antes de que se recircule a través del sistema.



Principio de funcionamiento

El funcionamiento de la torre comienza cuando el agua caliente, que transporta el exceso de calor de los procesos industriales, ingresa a la torre. Esta agua se esparce sobre el medio de relleno, creando una gran superficie de exposición al aire. Al mismo tiempo, los ventiladores aspiran aire a través de la torre, provocando que una parte del agua se evapore. Este proceso de evaporación absorbe calor del agua restante y la enfría.



A medida que el agua se enfría, se acumula en la cuenca y se recircula nuevamente al proceso industrial para su reutilización o se descarga, según la aplicación específica y las prácticas de conservación del agua.



No.	Artículo	Unidad	Especificaciones
A.	Resumen
1	Nombre		Torre de enfriamiento de tipo cerrado
2	Modelo		AYD-200T
3	Capacidad de enfriamiento	kcal/hora	1000000
4	Presión de diseño	MPa	1.0
5	Presión de prueba	MPa	1.2
6	Flujo de agua de refrigeración	m3/h	200
7	Temperatura de entrada de agua	grado	37
8	Temperatura de salida del agua	grado	32
9	Pérdida de agua en vuelo (%)		Menor o igual a 0.005%
10	Tamaño de la tubería de agua	milímetros	DN150*2
11	Tamaño de conexión (suministro/desbordamiento/drenaje)	milímetros	DN32
12	Peso neto	kg	3200
13	Peso en carrera	Kg	6800
14	Dimensión (largo x ancho x alto)	milímetros	5800*2000*4500
B.	Sistema de ventilador
1	Cantidad de ventiladores de cada unidad	台	3
2	Modo de conducción		directo
3	Volumen de aire del ventilador	m3/h	240000
4	Clase de prueba de agua del motor		IP55
5	Clase de aislamiento del motor		F
6	Potencia del motor de un solo ventilador	kilovatios	7.5
7	Fuente de alimentación		3PH/415V.50Hz
8	Material del conducto de aire		Galvanizado en caliente
C.	Sistema de rociadores
1	Cantidad de bomba	unidad	1
2	Tipo de bomba de agua		Bomba de pulverización
3	Material del cuerpo de la bomba		hierro fundido
4	Clase de aislamiento del motor		F
5	Flujo de bomba única	m3/h	200
6	Potencia de bomba única	kilovatios	5.5

7	Elevar	m	6
D.	Tubo de intercambio de calor
1	Material del tubo de intercambio de calor		304 #
2	Espesor de la bobina	milímetros	0.8
3	Diámetro	milímetros	19
4	Material del colector		304 #
5	Forma de conexión para colector y tubo de intercambio.		soldadura
6	Presión de diseño del serpentín de intercambio de calor	MPa	1.0
7	Presión de prueba del serpentín de intercambio de calor	MPa	1.2
8	Brida		PN10
E.	Material de las piezas principales
1	Material del tubo de pulverización		CLORURO DE POLIVINILO
2	Aspersor		abdominales
3	Colector de agua		CLORURO DE POLIVINILO
4	Camino de suministro de agua		Válvula de bola flotante
5	Cierre		Q235
6	Material de la estructura		Placa de zinc y magnesio
7	Estructura anticorrosiva		Placa de zinc y magnesio
8	Estructura Anti Corrosivo Espesor	milímetros	0.06
9	Grosor del panel exterior	milímetros	2
10	Panel exterior Modo anticorrosivo		Placa de zinc y magnesio
11	Material de la carcasa exterior		Placa de zinc y magnesio



Las torres de enfriamiento de agua industriales vienen en varios tipos, cada una diseñada para satisfacer necesidades industriales, condiciones ambientales y requisitos de eficiencia específicos. A continuación se muestran algunos tipos comunes:

1. Torre de enfriamiento de tiro natural:

Principio de funcionamiento: Utiliza corrientes de convección naturales para extraer aire a través de la torre. Tiene una estructura alta con un gran efecto chimenea.

Aplicación: A menudo se utiliza en grandes centrales eléctricas debido a su enorme tamaño y eficiencia en el manejo de grandes volúmenes de agua.



2. Torre de enfriamiento de tiro mecánico:

Tiro forzado: utiliza ventiladores en la base para forzar el aire a través de la torre.

Tiro inducido: los ventiladores están situados en la parte superior, creando una succión que empuja el aire a través de la torre.

Aplicación: Común en diversas industrias, incluidas refinerías, plantas químicas y sistemas HVAC.

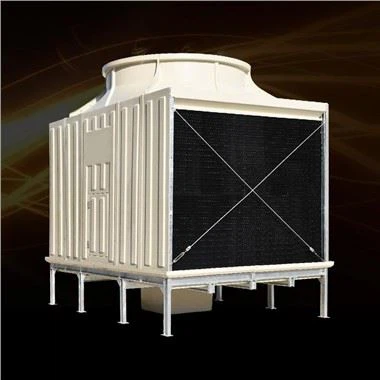

3. Torre de enfriamiento de flujo cruzado:

Diseño: El agua fluye verticalmente hacia abajo mientras que el aire se mueve horizontalmente a través del flujo de agua.

Ventajas: Diseño más compacto, mantenimiento más fácil y menos salpicaduras de agua.

Aplicación: Adecuado para sistemas HVAC y aplicaciones industriales de tamaño mediano.

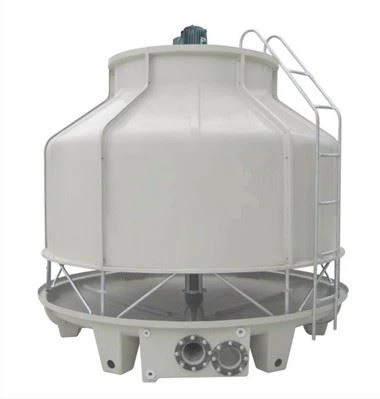

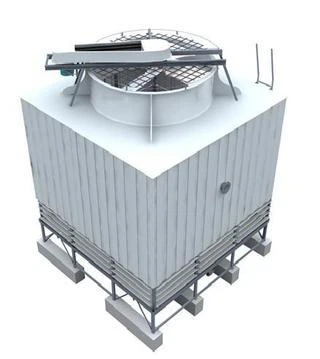

4. Torre de enfriamiento de contraflujo:

Diseño: El agua fluye verticalmente hacia abajo mientras que el aire se mueve verticalmente hacia arriba, contrarrestando el flujo de agua.

Ventajas: Eficiencia de transferencia de calor mejorada en comparación con los diseños de flujo cruzado.

Aplicación: Comúnmente utilizado en plantas de energía y grandes procesos industriales que requieren alta eficiencia.



5. Torre de enfriamiento de circuito abierto:

Funcionamiento: El agua entra en contacto directo con la atmósfera, permitiendo que una parte de ella se evapore y se enfríe.

Aplicación: Se encuentra en industrias donde la calidad del agua no es crítica, como la generación de energía y los sistemas HVAC.

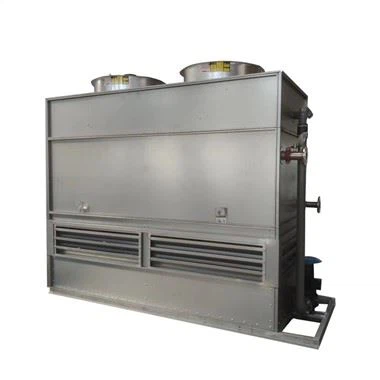

6. Torre de enfriamiento de circuito cerrado:

Operación: Utiliza un fluido secundario (generalmente agua limpia o un refrigerante) que circula dentro de un sistema cerrado, transfiriendo calor indirectamente al circuito de agua primario.

Ventajas: Minimiza el consumo de agua y evita la contaminación del circuito primario de agua.

Aplicación: Adecuado para aplicaciones que requieren calidad de agua controlada, como centros de datos o procesos industriales sensibles.



Cada tipo de torre de enfriamiento de agua industrial ofrece distintas ventajas dependiendo de factores como la escala de operación, los requisitos de calidad del agua, las limitaciones de espacio y las consideraciones ambientales. La elección del tipo de torre de enfriamiento depende de las necesidades específicas de la industria o aplicación en cuestión.



Aplicaciones

1. Centrales Eléctricas: En las centrales térmicas, las torres de enfriamiento enfrían el agua utilizada en el condensador para aumentar su eficiencia y mantener condiciones óptimas de operación.

2. Industrias manufactureras: industrias como la siderúrgica, la química y la automotriz utilizan torres de enfriamiento para mantener la temperatura de diversos procesos y equipos.

3. Sistemas HVAC: Los edificios y las instalaciones comerciales utilizan torres de refrigeración en los sistemas de aire acondicionado para regular la temperatura interior.



Importancia y mantenimiento

Las torres de enfriamiento de agua industriales son vitales para mantener operaciones eficientes y prevenir costosas averías. El mantenimiento regular es crucial:



1. Limpieza: La eliminación regular de algas, incrustaciones y residuos evita la obstrucción y mantiene un intercambio de calor óptimo.

Inspecciones: las comprobaciones periódicas de fugas, corrosión y problemas mecánicos son esenciales para garantizar el funcionamiento adecuado.

2. Tratamiento del agua: El tratamiento adecuado del agua previene la incrustación, la corrosión y el crecimiento microbiano, preservando la eficiencia de la torre.

3. Impacto ambiental y avances

Si bien las torres de enfriamiento son eficientes, consumen cantidades significativas de agua y pueden contribuir a la escasez de agua en algunas regiones. Los avances en tecnología, como los sistemas de enfriamiento seco o las torres de enfriamiento híbridas que reducen el consumo de agua, tienen como objetivo abordar estas preocupaciones manteniendo una disipación de calor efectiva.



Conclusión

Las torres de enfriamiento de agua industriales son indispensables para diversos procesos industriales y desempeñan un papel fundamental en el mantenimiento de la eficiencia operativa y la prevención de daños relacionados con el sobrecalentamiento. Su diseño, principios de funcionamiento, aplicaciones y prácticas de mantenimiento garantizan un rendimiento óptimo y al mismo tiempo abordan las preocupaciones ambientales asociadas con el uso del agua. Los avances continuos tienen como objetivo lograr un equilibrio entre eficiencia y sostenibilidad ambiental en la tecnología de torres de enfriamiento.
