En una torre de enfriamiento de flujo cruzado, el agua de proceso se bombea hasta la parte superior de la torre hacia el depósito de distribución de agua caliente. El depósito de distribución está fuera del camino de la corriente de aire y se alimenta por gravedad. La única fuerza impulsora detrás de las boquillas es la altura hidrostática del agua sobre la propia boquilla.
¿Cómo funciona la torre de enfriamiento de flujo cruzado?
La torre de enfriamiento de flujo cruzado cuadrado adopta entrada de aire de ambos lados, y el ventilador en la parte superior hace que el aire pase a través del empaque en ambos lados de la torre para intercambiar el medio con agua caliente, y el aire caliente y húmedo se descarga al exterior de la torre El relleno adopta una placa ondulada puntual con puntos convexos en ambos lados. La placa de ondas puntuales se une en un todo a través del cabezal de montaje para mejorar la rigidez. Los puntos convexos en ambos lados también pueden evitar el goteo directo, mejorando así la capacidad de formación de una película de agua.
¿Cuáles son las características de la torre de agua de enfriamiento de flujo cruzado?
1. La superficie del cuerpo de la torre está hecha de resina de capa de gel, que tiene las ventajas de resistencia al envejecimiento, resistencia a la corrosión y no se decolora.
2. El soporte de acero en la torre adopta un proceso galvanizado, además de pintura anticorrosión, y la capacidad anticorrosión es particularmente fuerte.
3. La apariencia es hermosa, se ahorra espacio en el piso y se puede combinar e instalar.
4. Se utilizan motores y ventiladores especiales para torres de enfriamiento. Los ventiladores han ganado el Premio Nacional de Gestión de Calidad.
5. Se utiliza un relleno de rociado de agua de alta eficiencia, que es resistente a altas temperaturas, bajas temperaturas, retardante de llama y tiene una alta resistencia después del ensamblaje.
6. El colector de agua adopta el tipo de dislocación 30×160, que tiene una alta eficiencia de recolección de agua.
7. El chasis se puede utilizar como sumidero, sin necesidad de configurar otro sumidero.
8. El cuerpo de la torre tiene buena estabilidad y fuerza,

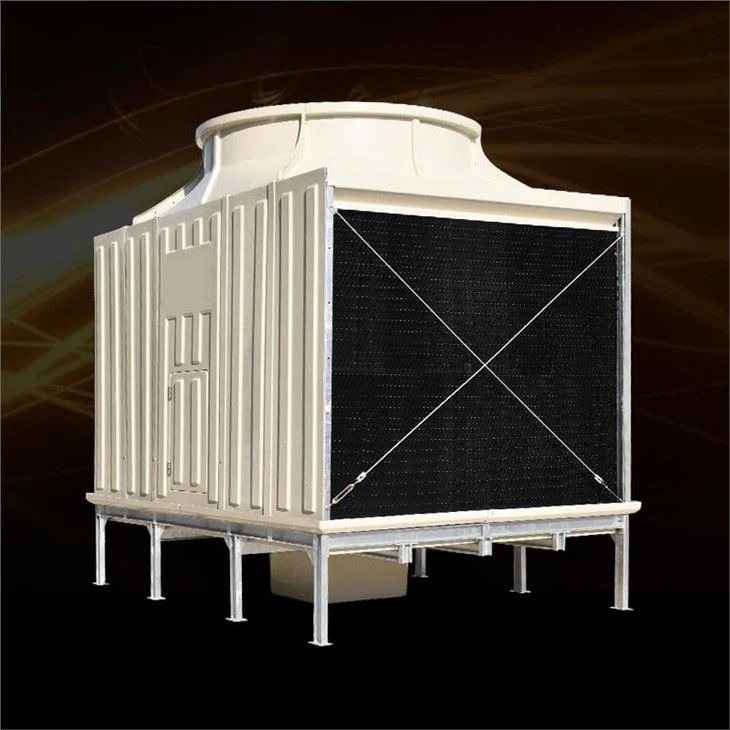

Ahora echemos un vistazo a las especificaciones de la torre de enfriamiento de agua de tipo cuadrado de flujo cruzado de 400T:
Artículo | Contenido | Valor | Observaciones |
Basiático especificaciones | Tipo de torre de enfriamiento | torre de tipo cuadrado de flujo cruzado | |
Modelo | AYD-400L/SB | Ruido bajo | |
Flujo de agua circulante | 400 m3/h | ||
Temperatura de entrada／Temperatura de salida | 37grado／32grado | ||
base de datos／WB | 31.5grado／28grado | ||
Capacidad de enfriamiento | 2,000,000 kcal/h | ||
Valor de ruido | 65dB(A) | ||
Fuente de alimentación | 380V／3P／50Hz | ||
Requisito de agua | PH＝6-8 | ||
Ddiseño especificaciones | Escala de agua de aire | 0.81kg/kg | |
Resistencia al agua | 50Kpa | ||
Pérdida de agua voladora | Menor o igual que 0.001por ciento | ||
Pérdida por evaporación | 0.83por ciento | ||
Neto／Peso de carrera | 2850/6270KG | ||
Ventilador de motor especificaciones | Tipo de ventilador | Flujo axial | |
Volumen de aire | 335,000m3/h | ||
.RPM | 320rpm | ||
Diámetro del ventilador（Φ） | 3,200 milímetro | ||
Cantidad de ventilador | 1 juego | 4piezas / juego | |
Tipo de motor | Todo cerrado a prueba de agua | ||
Modo de conducción | Cinturón | ||
Fuerza de motor | 15kilovatios | un set | |
Camino de inicio | Y-△ | ||
Principal Dimensión | L*W*H | 6,000×3,600×5,000 milímetro | |
Tamaño del tubo de entrada（DN） | 150milímetro | cuatro conjuntos | |
Tamaño de la tubería de salida（DN） | 300milímetro | un set | |
Desbordamiento／Tubo de desagüe（DN） | 80mm／80mm | un juego cada uno | |
auto／suministro manual（DN） | 40milímetro／40mm | un juego cada uno | |
Material | Orifir |
GmuchachaFibraRreforzadoPlasticas | Síntesis de fieltro de fibra de vidrio y resina de alta calidad |
SaspersorSsistema | |||
Embarque | |||
lavabo, tina | |||
Cinturón | Material compuesto | ||
Admirador | AluminumALloy | GrandeChordaARc | |
Motor | Todo cerrado a prueba de agua | IP55, clase F | |
Película | P.V.C | 3000*1230m m | |
IRonFramé,MmotorFramé | acero galvanizado en caliente | B/T-13912-2002 |
Atención al uso de torres de enfriamiento de flujo cruzado
Torre de enfriamiento de flujo cruzado, la explicación oficial es que el flujo de agua cae verticalmente desde la parte superior de la torre, el aire fluye horizontalmente a través del relleno de rociado de agua y el flujo de aire y el flujo de agua son ortogonales a la torre de enfriamiento. En términos sencillos, es una torre de enfriamiento donde el flujo de aire y el flujo de agua se cruzan directamente. Entonces, ¿cuáles son los puntos de diseño y selección de la torre de enfriamiento de flujo cruzado y las precauciones para su uso?

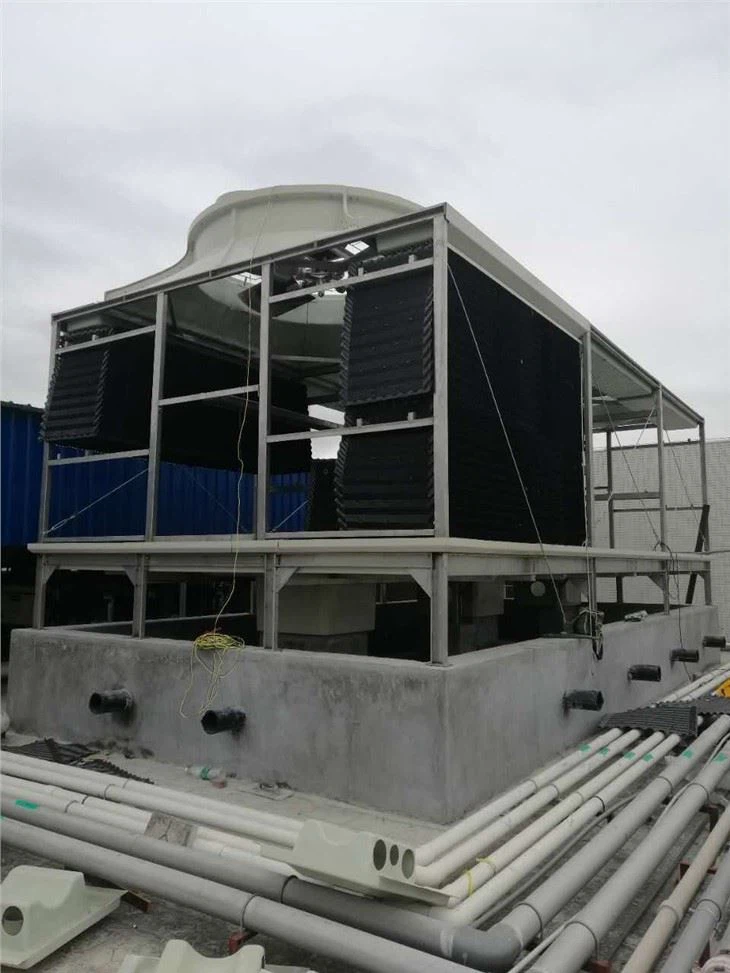

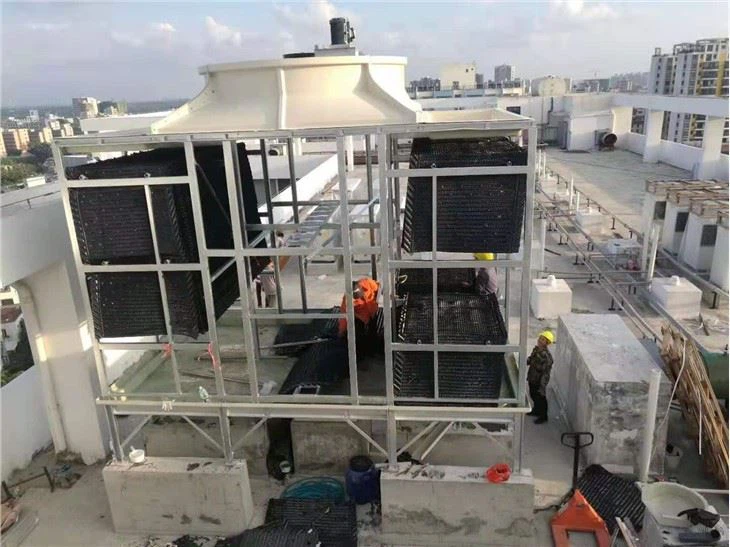

Puntos de construcción e instalación:
1. Durante la instalación de la torre de enfriamiento, se debe prestar atención a la prevención de incendios. Está terminantemente prohibido el uso de llamas abiertas como soldadura eléctrica (o corte de gas) en el cuerpo de la torre y sus inmediaciones, y no se permite fumar entre los presentes. Si se utiliza una llama abierta, se deben tomar las medidas de seguridad adecuadas.
2. La base de la torre de enfriamiento debe mantenerse horizontal, los pilares deben ser perpendiculares a la superficie de la base y la diferencia de altura de cada superficie de la base no debe exceder ± 1 mm. La desviación permitida de la distancia central es de ±2 mm.
3. Cuando se ensambla el cuerpo de la torre, los pernos deben apretarse simétricamente, y no se permite torcer a la fuerza la instalación, y no debe haber fugas de agua o fugas de aire después del ensamblaje.
4. El pie de la torre de enfriamiento y la placa de acero incrustada de la base deben colocarse y soldarse directamente, y la placa de acero incrustada debe estar nivelada y firme.
5. Durante el transporte y almacenamiento de las piezas de la torre de enfriamiento, no se permiten objetos pesados sobre ellas, no se permite la exposición al sol y se debe prestar atención a las llamas abiertas.
6. Las tuberías de entrada y salida de la torre de enfriamiento y las tuberías de agua suplementarias deben contar con soportes de tubería separados para evitar transferir el peso de las tuberías al cuerpo de la torre.
7. Las aspas del ventilador deben conservarse correctamente para evitar que se deformen. Los motores y las piezas de transmisión deben engrasarse y almacenarse bajo techo.
8. Para evitar que entren desechos en la boquilla y el orificio, debe limpiarse cuidadosamente antes del montaje.
9. Después de instalar la torre de enfriamiento, se deben limpiar las tuberías, las superficies de empaque, las bandejas de recolección de agua y otra suciedad y reliquias en la torre, y se debe limpiar el sistema.
